煤矿顶板动态监测系统

煤矿顶板动态监测系统是一套专业用于全矿井矿压综合在线实时监测系统,该系统集成了专业化矿压监测理论和方法,实现了矿压监测的数字化和网络化。

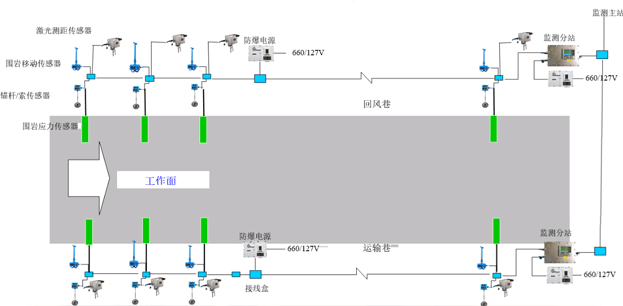

顶板动态监测硬件组成及布置示意图


(1)巷道围岩移动(顶板离层)监测

监测巷道顶板离层位置、离层量,用于判断顶板破坏范围,对巷道稳定性进行识别,对巷道现有支护进行评价,掌握顶板的运动规律。

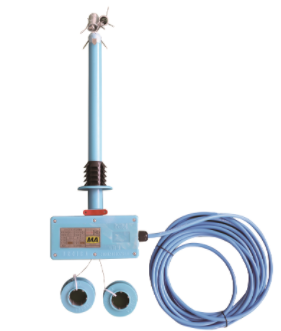

围岩移动传感器



(2)巷道锚杆(索)应力监测

采用锚杆(索)应力传感器对巷道顶板锚固力以及锚固力沿着锚杆长度变化规律进行监测,可实现锚杆的工作状态、顶板安全性的评价,为锚杆支护参数设计优化提供基础。锚杆(索)应力测点可与离层测点相邻安装,两者可进行关联分析。

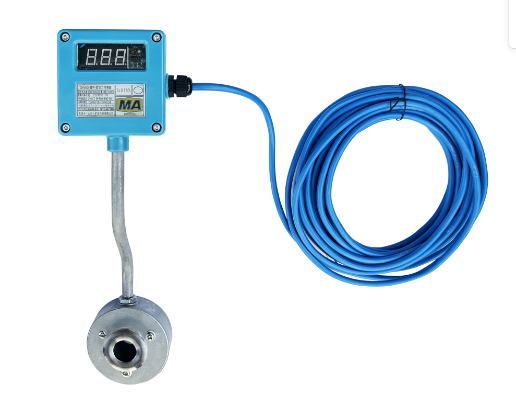

锚杆(索)应力传感器

(3)巷道变形监测

采用矿用本安型激光测距传感器对井下巷道两帮形变检测和顶底板形变检测。产品主要特点:采用了高精度的位移传感器,具有测量绝对位移量、相对位移量和数据通讯等功能。通过对巷道两帮形变规律和顶底板形变规律进行监测,监测结果对巷道围岩的稳定状态进行安全性评估,及时发现隐患,以便及时对隐患做出合理的处理。

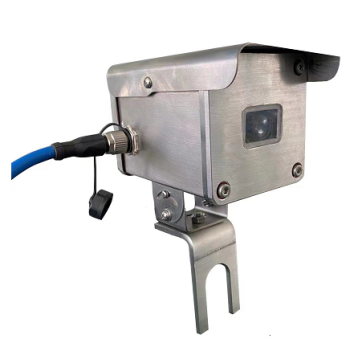

激光测距仪传感器


(4)巷道围岩应力监测

用于监测工作初次来压,周期来压及充分采动情况时的工作面超前支承压力分布情况,为超前支护范围的确定提供依据。

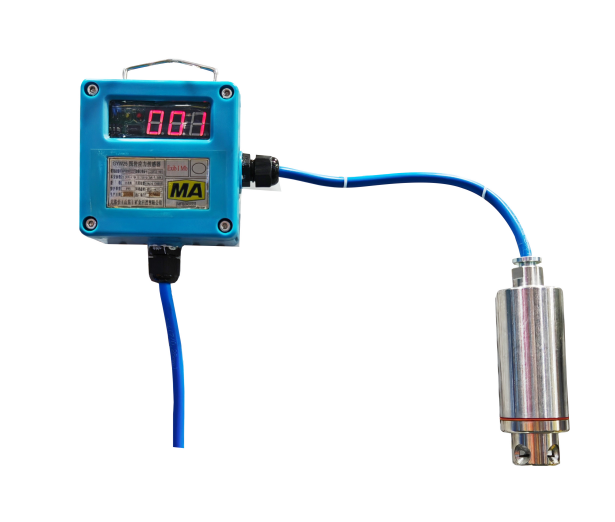

围岩应力传感器


煤矿顶板动态监测软件为企业用户提供了顶板监测数据的实时查看、围岩移动分析、锚杆(索)应力分析、巷道变形分析等功能。

监测软件综合报表示意图
