煤矿水害在线监测系统

煤矿水害在线监测系统综合考虑矿山的地形、地质条件、开采进度、历史水害情况及未来开采规划等因素进行监测点位的布设，通过降雨量监测、地表水监测、涌水量监测、排水量监测、长观孔监测等确保监测网络全面覆盖潜在风险区域，实现精准监测与预警。

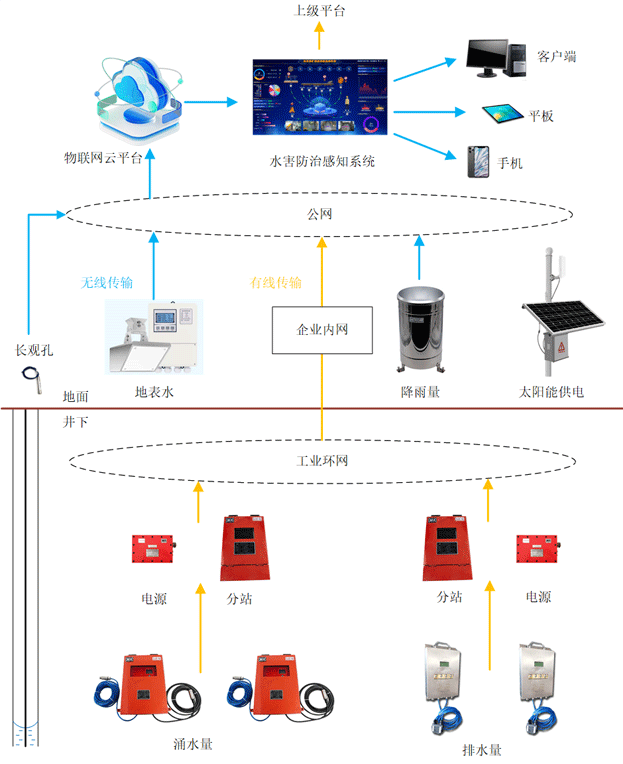

煤矿水害在线监测架构图

（1）降雨量监测

选用具有自净功能的翻斗式雨量计，通常在煤矿地表出入口开阔位置安装，确保在不同强度降水条件下都能准确测量雨量。

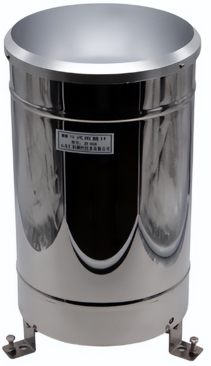

雨量计

（2）地表水监测

地表水监测数据帮助矿山企业及时掌握水体动态，预测潜在的洪水风险，并采取相应的防范措施，采用多普勒流量计对地表水的过水断面、流速、流量、水位进行监测。

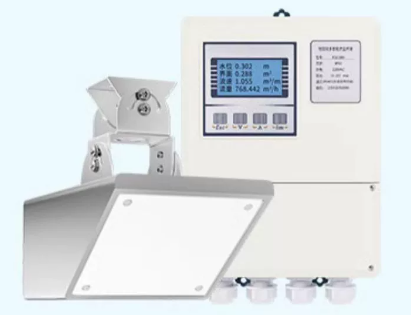

多普勒流量计

（3）涌水量监测

采用煤安认证的流量温度传感器对地下煤矿中的涌（突）水点进行监测，能够准确、连续地记录流量、水温变化，评估涌水量动态变化及潜在的水害风险。

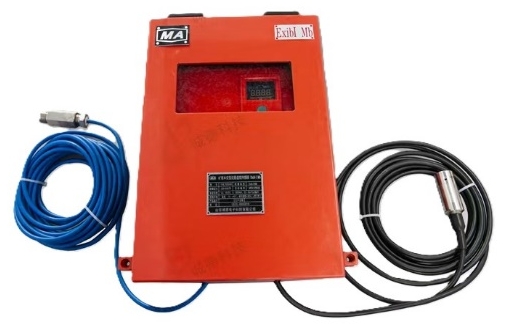

流量温度传感器

（4）排水量监测

采用煤安认证的超声波流量传感器（管道），可以准确、连续地记录中央水仓排水量的变化，评估水仓排水量动态变化及潜在的水害风险。

超声波流量传感器（管道）

（5）长观孔监测

长观孔用于长期连续地监测矿井周边地质条件的变化，特别是水文地质条件的变化。采用渗压计对地下水位变化进行连续监测。

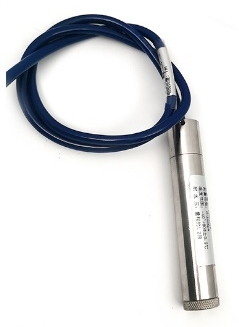

渗压计传感器
